Specificaties
Afstelling: Pneumatisch met 2/2 weg functie
Basispositie: Perslucht uit = werkdruk uit
Werkdruk: PNR4090 LP: max. 220 bar // PNR4090 HP: max. 400 bar
Debiet: PNR4090 LP: max. 965 L/min // PNR4090 HP: max. 833 L/min

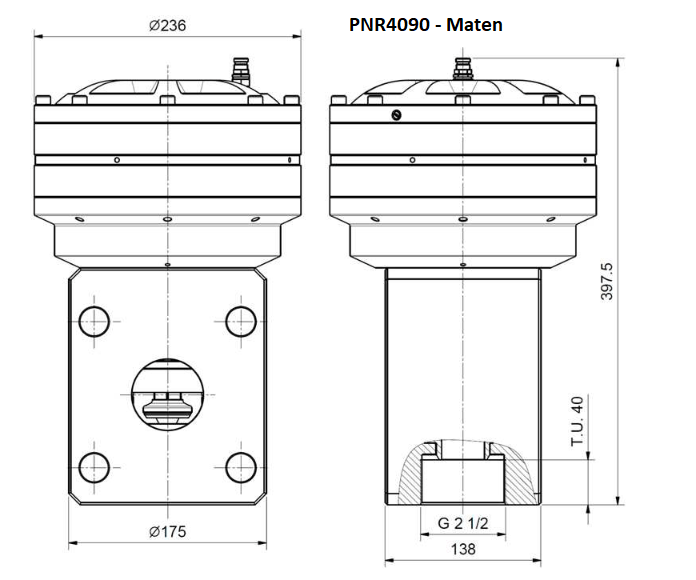

Aansluitmaten:
Inlaat: Flensplaat
Drukaansluiting: Flensplaat
Bypass: 2 1/2" binnendraad
Afvoerleiding: DN 2 1/2"
Persluchtaansluiting: 1/4" binnendraad
Materiaal:
Membraancilinder: Aluminium, geanodiseerd
Behuizing: Roestvrij staal 1.4307
Ventielzitting: 1.4057 hard metaal gecoat (stelliet)
Ventielkogel: 1.4007 hard metaal gecoat (stelliet)

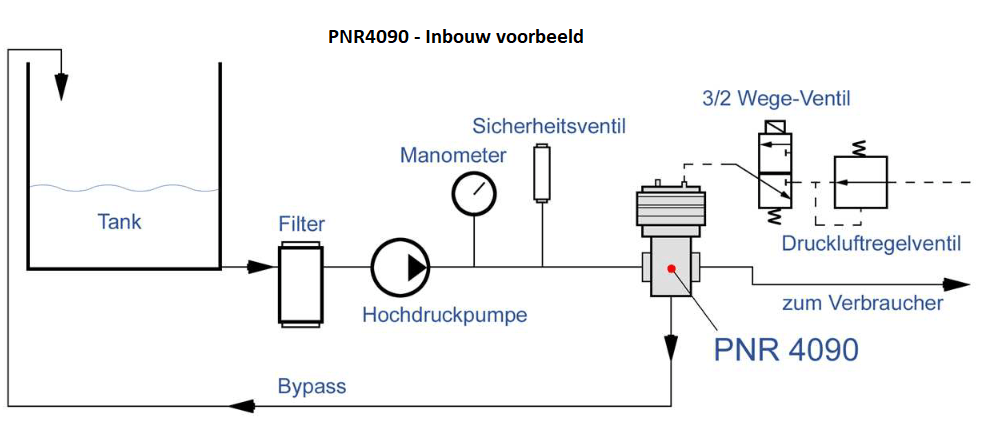

Functie:
• De werkdruk wordt door middel van een persluchtregelventiel tegen de stroom ingesteld.
• Het overloopwater wordt over de bypass ontladen.
• Het systeem is beveiligd tegen overdruk.
Installatiepositie: Willekeurig
Gewicht: 37,0 kg
Onderdeelnummer: PNR4090 LP: M40501047 // PNR4090 HP: M40501140
Past op pompen: SR - TR Series
Specificaties
Afstelling: Pneumatisch met 2/2
weg functie
Basispositie: Perslucht uit = werkdruk uit
Werkdruk: PNR4090 LP: max. 220 bar
PNR4090 HP: max. 400 bar
Debiet: PNR4090 LP: max. 965 L/min
PNR4090 HP: max. 833 L/min
Aansluitmaten:
Inlaat: Flensplaat
Drukaansluiting: Flensplaat
Bypass: 2 1/2" binnendraad
Afvoerleiding: DN 2 1/2"
Persluchtaansluiting: 1/4" binnendraad
Materiaal:
Membraancilinder: Aluminium,
geanodiseerd
Behuizing: Roestvrij staal
1.4307
Ventielzitting:
1.4057 hard
metaal gecoat (stelliet)
Ventielkogel: 1.4007 hard
metaal gecoat (stelliet)
Functie:
• De werkdruk wordt door middel van een persluchtregelventiel tegen de stroom ingesteld.
• Het overloopwater wordt over de bypass ontladen.
• Het systeem is beveiligd tegen overdruk.
Installatiepositie: Willekeurig
Gewicht: 37,0 kg
Onderdeelnummer:
PNR4090 LP: M40501047
PNR4090 HP: M40501140
Past op pompen: SR - TR Series
