Specificaties
Afstelling: Mechanisch
Werkdruk: max. 280 bar.
Debiet: min. 20 L/min - max. 200 L/min

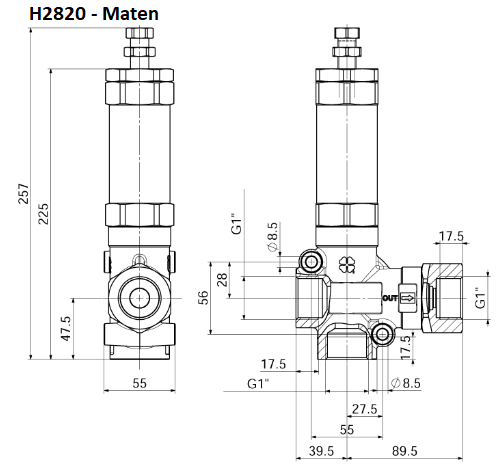

Aansluitmaten:
Inlaat: 1" binnendraad
Drukaansluiting: 1" binnendraad
Bypass: 1" binnendraad
Afvoerleiding: DN 40
Materiaal:
Behuizing: Messing
Klepzitting: 1.4057 hard metaal gecoat (stelliet)
Ventielkogel: 1.4007 hard metaal gecoat (stelliet)

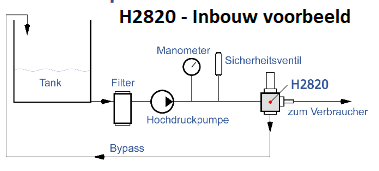

Functie:
• De werkdruk wordt door middel van een zeskantbout tegen de stroomsnelheid ingesteld.
• Het overloopwater is over de bypass ontladen.
• De ingestelde werkdruk kan via een borgmoer vast gezet worden.
• Het systeem is beveiligd tegen overdruk.
• Als de verbruikers gesloten zijn, schakelt de klep de pomp automatisch naar de drukloze toestand
Installatiepositie: Willekeurig
Gewicht: 3,45 kg

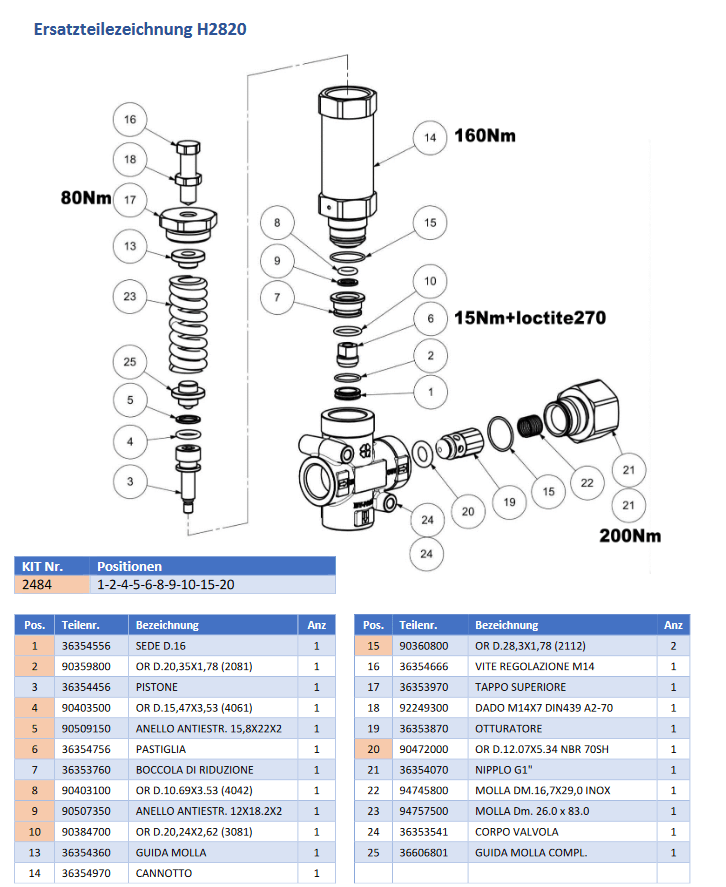

Onderdeelnummer: M40501151
Past op pompen: EV - KF - HF - KS - MW Series
