Specificaties
Afstelling: Mechanisch met de hand
Werkdruk: 50-600 bar. Kan worden aangepast aan eisen van de klant tussen 50 - 600 bar.
Debiet: min. 15 L/min - max. 190 L/min

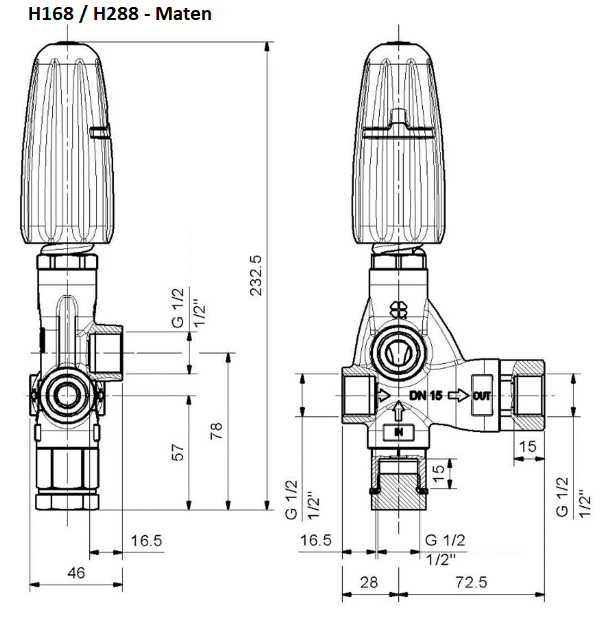

Aansluitmaten:
Inlaat: 1/2" binnendraad
Drukaansluiting: 1/2" binnendraad
Bypass: 1/2" binnendraad
Afvoerleiding: DN 12
Materiaal:
Behuizing: Messing
Klepzitting: 1.4057 hard metaal gecoat (stelliet)
Ventielkogel: 1.4007 hard metaal gecoat (stelliet)
Functie:
• De werkdruk wordt tegengegaan door middel van een handwiel stel de stroomsnelheid in.
• Het overloopwater is over de bypass ontladen.
• De ingestelde werkdruk kan via een borgschroef vast gezet worden.
• Het systeem is beveiligd tegen overdruk.
• Als de verbruikers gesloten zijn, schakelt de klep de pomp automatisch naar de drukloze toestand.
Installatiepositie: Willekeurig
Past op pompen: KE Serie
Specificaties
Afstelling: Mechanisch met de hand
Werkdruk: 50-600 bar. Kan worden
aangepast aan eisen van de klant tussen 50 - 600 bar.
Debiet: min. 15 L/min - max. 190 L/min
Aansluitmaten:
Inlaat: 1/2" binnendraad
Drukaansluiting: 1/2" binnendraad
Bypass: 1/2" binnendraad
Afvoerleiding: DN 12
Materiaal:
Behuizing: Messing
Klepzitting: 1.4057 hard metaal
gecoat (stelliet)
Ventielkogel: 1.4007 hard metaal
gecoat (stelliet)
Functie:
• De werkdruk wordt tegengegaan door middel van een handwiel stel de stroomsnelheid in.
• Het overloopwater is over de bypass ontladen.
• De ingestelde werkdruk kan via een borgschroef vast gezet worden.
• Het systeem is beveiligd tegen overdruk.
• Als de verbruikers gesloten zijn, schakelt de klep de pomp automatisch naar de drukloze toestand.
Installatiepositie: Willekeurig
Past op pompen: KE Serie

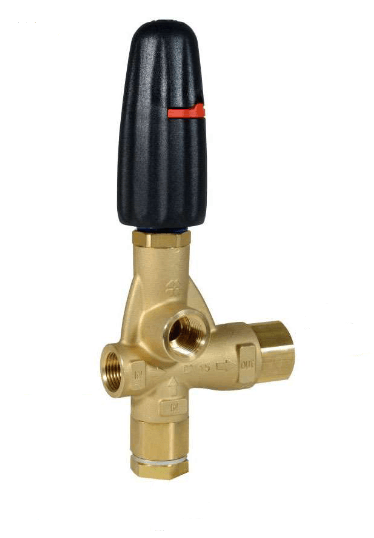

H168 / H288 | ||||
---|---|---|---|---|
Model | Werkdruk (Bar) | Waterverbruik A (L/min) | Waterverbruik B (L/min) | Onderdeelnummer |
H 168 | 160 | min. 20 - max. 80 | min. 20 - max. 40 | M40501146 |
H 288 | 280 | min. 20 - max. 80 | min. 20 - max. 40 | M40501145 |
