Specificaties
Afstelling: Mechanisch
Werkdruk: R3X HP: max. 450 bar // R3X LP: max. 230 bar
Debiet: R3X HP: max. 390 L/min // R3X LP: max. 600
Temperatuur max. 85 °C

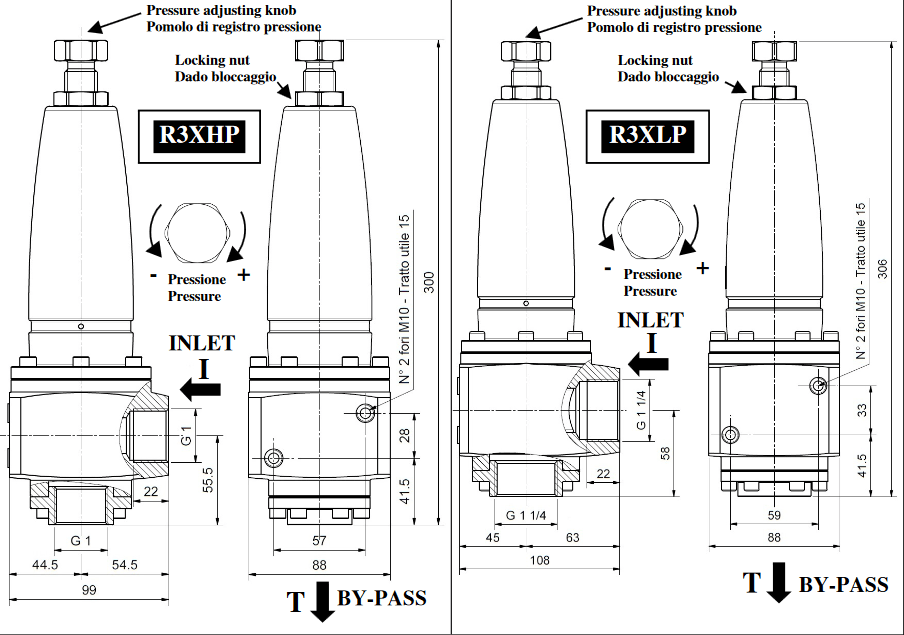

Aansluitmaten:
Inlaat:
R3X HP: 1" binnendraad BSP
R3X LP: 1 1/4" binnendraad BSP
Bypass:
R3X HP: 1" binnendraad BSP
R3X LP: 1 1/4" binnendraad BSP
Afvoerleiding: DN 32
Materiaal: Alle watervoerende delen van roestvrij staal
Behuizing: Roestvrij staal AISI 316
Klepzitting: Gehard metaal
Ventielkogel: Gehard metaal
Functie:
• De werkdruk wordt ingesteld met behulp van het drukinstelschroef tegen de stroom.
• Het overloopwater wordt via de bypass afgevoerd.
• Het systeem is beveiligd tegen overdruk.
• Ingestelde werkdruk kan met een borgmoer worden vastgezet.
Installatiepositie: Willekeurig
Gewicht: R3X HP: 5,2 kg // R3X LP: 6,0 kg
Past op pompen: MWN - LKN
Specificaties
Afstelling: Mechanisch
Werkdruk: R3X HP: max. 450 bar
R3X LP: max. 230 bar
Debiet: R3X HP: max. 390 L/min
R3X LP: max. 600 L/min
Temperatuur max. 85 °C
Aansluitmaten:
Inlaat:
R3X HP: 1" binnendraad BSP
R3X LP: 1 1/4" binnendraad BSP
Bypass:
R3X HP:1" binnendraad BSP
R3X LP: 1 1/4" binnendraad BSP
Afvoerleiding: DN 32
Materiaal: Alle watervoerende delen
van roestvrij staal
Behuizing: Roestvrij staal AISI 316
Klepzitting: Gehard metaal
Ventielkogel: Gehard metaal
Functie:
• De werkdruk wordt ingesteld met behulp van het drukinstelschroef tegen de stroom.
• Het overloopwater wordt via de bypass afgevoerd.
• Het systeem is beveiligd tegen overdruk.
• Ingestelde werkdruk kan met een borgmoer worden vastgezet.
Installatiepositie: Willekeurig
Gewicht: R3X HP: 5,2 kg // R3X LP: 6,0 kg
Past op pompen: MWN - LKN
