Specificaties
Afstelling: Pneumatisch met 2/2 weg functie
Basispositie: Perslucht uit = werkdruk uit
Werkdruk: max. 210 bar.
Debiet: max. 230 L/min

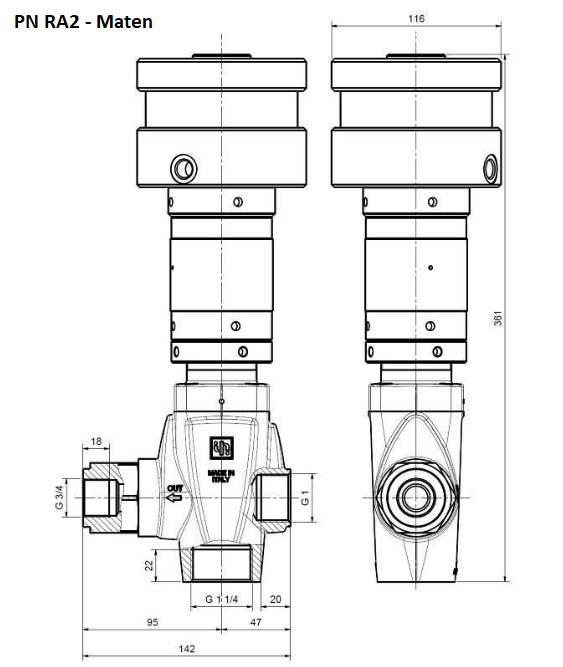

Aansluitmaten:
Inlaat: 1" binnendraad
Drukaansluiting: 3/4" binnendraad
Bypass: 1 1/4" binnendraad
Afvoerleiding: DN 32
Persluchtaansluiting: 1/4" binnendraad
Materiaal:
Membraancilinder: Aluminium
Behuizing: Messing
Ventielzitting:
1.4057 hard metaal gecoat (stelliet)
Ventielkogel: 1.4007 hard metaal gecoat (stelliet)
Functie:
• De werkdruk wordt door middel van een kartelmoer tegen de stroom ingesteld.
• Het overloopwater wordt over de bypass ontladen.
• De ingestelde werkdruk kan via een 2/2-weg persluchtventiel AAN / UIT worden geschakeld.
• Het systeem is beveiligd tegen overdruk.

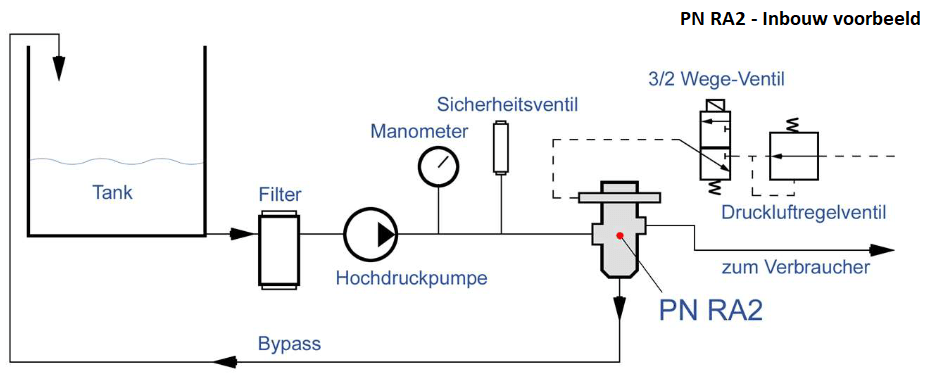

Installatiepositie: Willekeurig
Gewicht: 5,0 kg
Onderdeelnummer: M40501058
Past op pompen: KT - KF - KS Series
